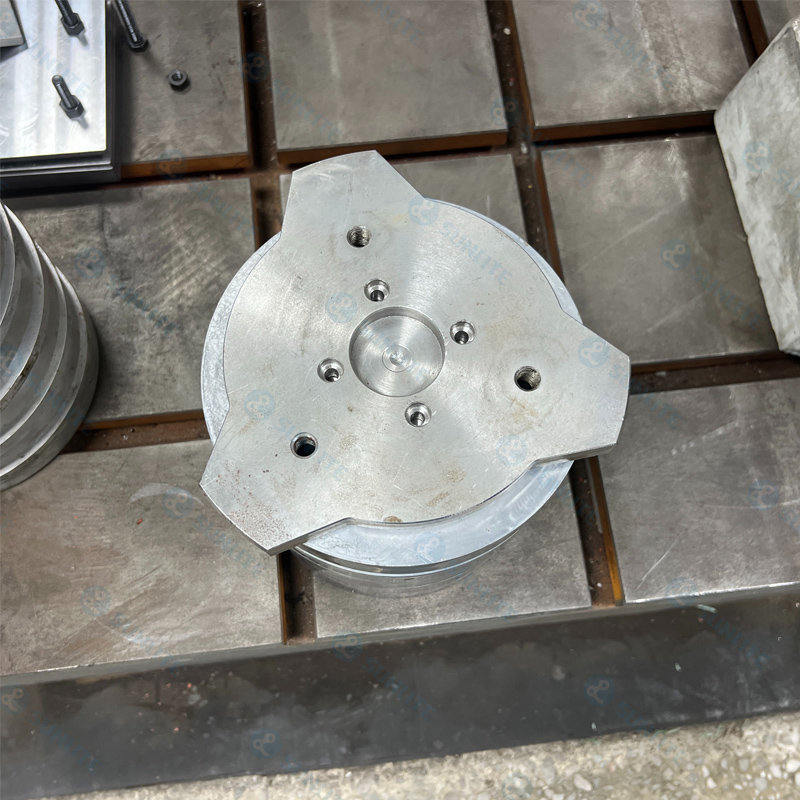

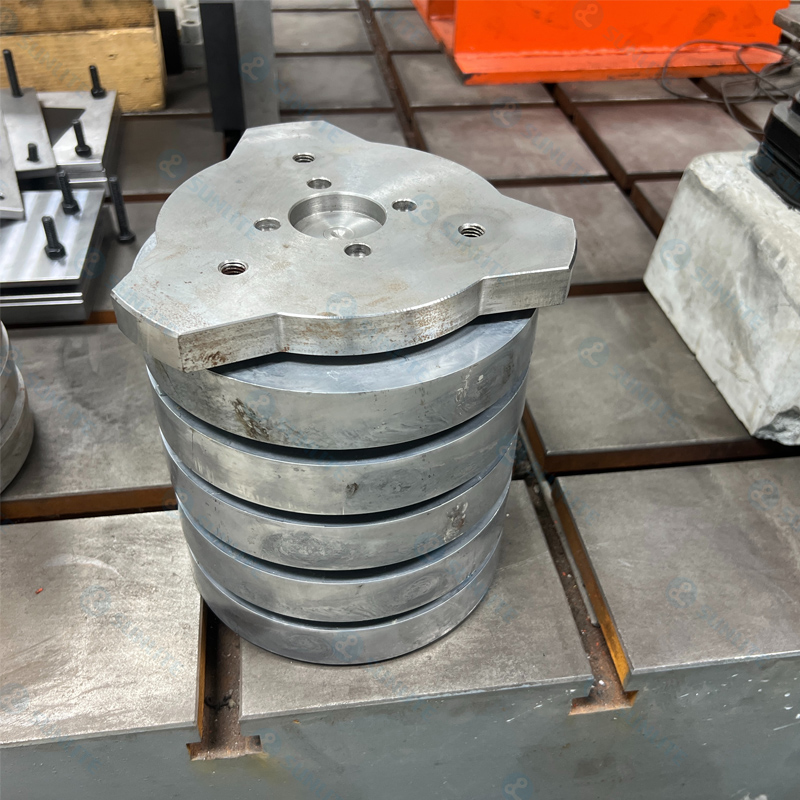

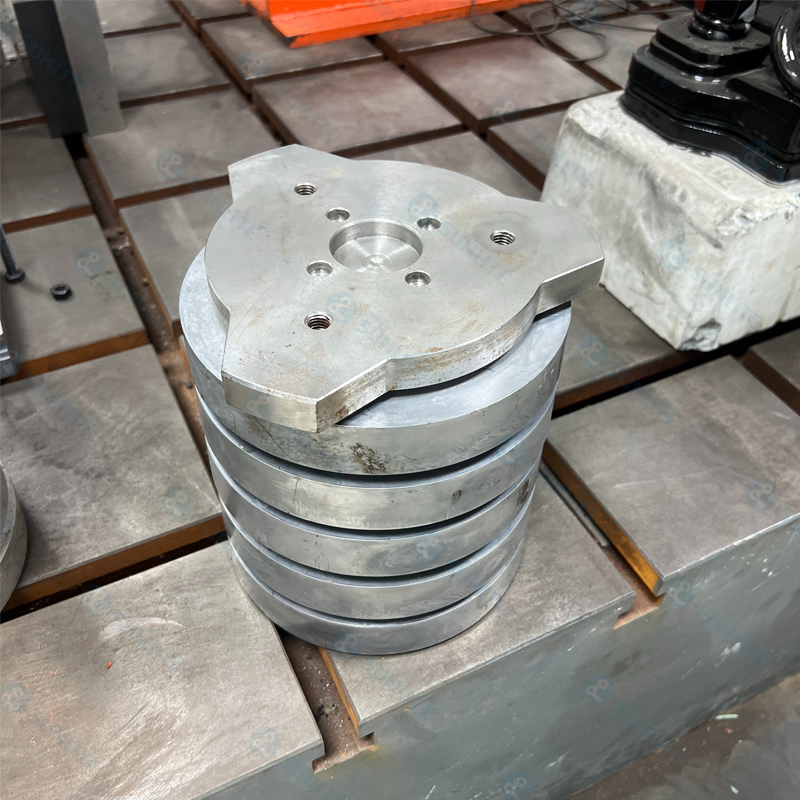

Fononisk krystallIsolator

Applikasjonsscenarier

1. Jernbanesporvibrasjonsisolasjon – Reduserer vibrasjonsoverføring forårsaket av togdrift

2. Urban Rail Transit – Forbedrer komforten

3. Høyhastighets jernbanelinjer-Minimerer utmattelseskade for å spore strukturer

4. Vibrasjonskontroll for sporbroer og tunneler – Sikringstiltak i nærheten av bygninger og infrastruktur

Produktbeskrivelse

Denne isolatoren utnytter den ** lokale resonansmekanismen til fononiske krystaller ** for å nøyaktig kontrollere forplantningen av elastiske bølger innenfor jernbanestrukturer. Det oppnår **> 18dB innsettingstap ** over 20–200Hz frekvensbånd, og leverer svært effektivt bredbåndsvibrasjonsisolasjon. Sammenlignet med tradisjonelle flytende plateplateresystemer, gir det opp til ** 50% forbedring i vibrasjonsreduksjon ** mens du fullstendig eliminerer vårens bruddrisiko-leverer en neste generasjons løsning som kombinerer overlegen ytelse med null sikkerhetsproblemer for jernbanevibrasjonsinnredningsprosjekter.

Produktfunksjon

Bredbåndsbølgekontroll:

Lokale resonansenheter utvider det elastiske bølgebandgapområdet, og undertrykker spesielt 20-200Hz hovedvibrasjonsfrekvensbånd av spor.

Metamaterialstruktur gjør at vibrasjonsisolasjonseffektiviteten overstiger ＞ 18dB, med 40% forbedring i høyfrekvente støyreduksjonsytelse.

Intrinsisk sikkerhetsdesign:

Ikke-metalliske resonatorer med alle solid-stater eliminerer risikoen for utmattelsesbrudd i metallfjærer, noe som reduserer vedlikeholdskostnadene med 90%.

Modulære forhåndsinstallerte enheter støtter rask erstatning, noe som reduserer driftsstans med 80%.

Forbedret miljømessig tilpasningsevne:

Bandgap -stabilitet ＞ 95% innenfor temperaturområdet -20 ℃ ~ 80 ℃, motstå frysetining/termiske ekspansjonseffekter.

Salt spraymotstandsvurdering ＞ 1000H (ISO 9227), egnet for fuktighets-/tunnelfuktige miljøer.

Styrket av intelligent drift og vedlikehold:

Trådløs overvåking av status for resonansenhet muliggjør digital tvillinghåndtering av vibrasjonsundertrykkelseseffektivitet.

Ytelsesindeks

Kjerneteknologi: Phononic Crystal Local Resonance Structure

Vibrasjonsisolasjonsytelse: Innsettingstap ＞ 18dB (EN 15461 Teststandard)

Effektiv frekvensbåndbredde: 20-200Hz elastisk bølgebåndkontroll

Mekanisk levetid: ＞ 30 år (100 millioner sykluser med dynamisk belastning)

Temperaturområde: -20 ℃ ~ 80 ℃ (Bandgapfrekvensavvik ≤3%)

Lastekapasitet: ≥300 kN/m² vertikal lagerkapasitet

Søknadsområde

Urban Metro: Vibrasjonsfølsomme områder av tunnelseksjonsspor (under sykehus, laboratorier)

Høyhastighets jernbane: Resonansrisikoforebygging og kontroll i broseksjoner

Presisjonsproduksjon: Ultra-stille miljøvern for chipfabrikker/optiske laboratorier ved siden av spor

Medisinske sentre: beskyttelse av utstyr som MR mot mikrovibrasjonsinterferens

Renoveringsprosjekter: Sikkerhetsoppgradering og utskifting av eksisterende stålfjærflateplate -systemer
